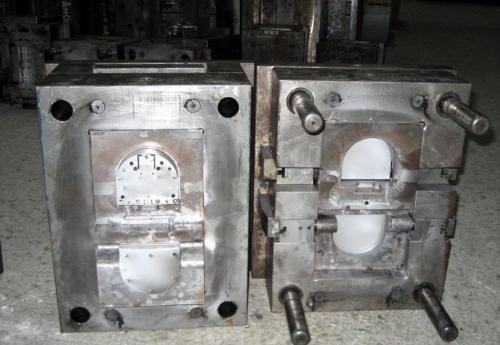

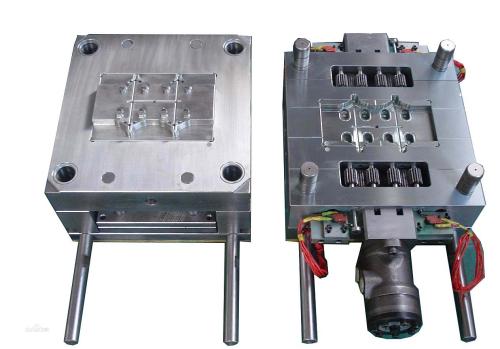

兩水喉之間的距離不宜小於30mm,以方便裝冷卻水膠管。冷卻水管接頭宜裝入模架。水管接頭外凸於模具表麵時,在運輸與維修時,易發生損壞。對於直身模架,當水管接頭外凸於模具表麵時,需在模具外表麵安裝撐柱,以保護其不致損壞。歐洲DIN標準,有英製(BSP)及米製兩種。

常見的冷卻水水管接頭又稱喉嘴,材料為黃銅或結構鋼,水管接頭的螺紋的標準件主要包括以下幾種:M細牙、管螺紋PT、NPT、G、R等。

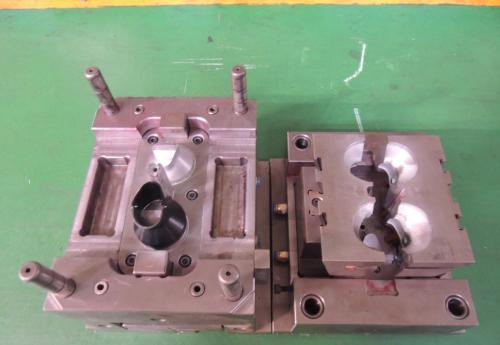

布置動模冷卻水回路要注意凹、凸模吸收的熱量是不同的,動模熱量較大,因為製品包緊在動模上,所以動模冷卻更為重要,且布置回路有一定難度,因為空間狹小,需要考慮頂杆、螺紋等零件是否會幹涉。

外接直通循環式冷卻通道。是最簡單的外部連接的直通管道布置形式。用水管接頭和橡塑管將模內管道連接成單路或多路循環。該形式的管道加工方便,適用於較淺的矩形型腔,其缺點是外接部分容易損壞

普通模具可采用快冷方式,以獲得較短的成型周期;精密模具可采用緩冷方式,並設置模溫計。

想方設法提高冷卻效果,盡量采用串聯方式,如采用並聯水路,則應避免產生死水,否則會影響冷卻效果。

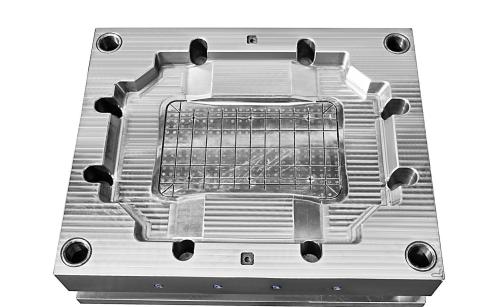

冷卻水道的中心距為(3~5)d,。冷卻水道的位置與動模或定模的基麵的中心距應是整數,不能設計成小數,否則會給畫圖、編程、加工、測量、驗收帶來不必要的麻煩。

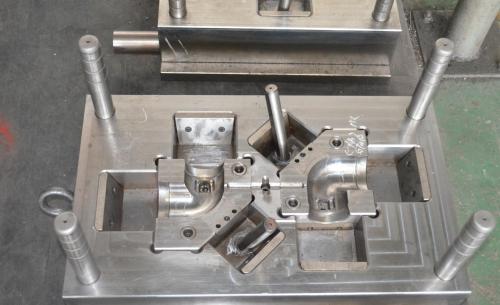

注塑模具方便加工原則，冷卻水道的截麵積不可大幅度變化,切忌忽大忽小。
